Presto-OAM 小动物活体光声显微成像系统
系统可以可通过三维水平探测光声信号的分布，对活体动物体内的生物纳米材料进行全身三维成像并获取定性及定量数据，同时可以无标记地对血管进行三维高分辨成像、对不同组织的成分进行高特异性的功能检测，实现了从细胞到组织结构的多尺度示踪及功能成像。

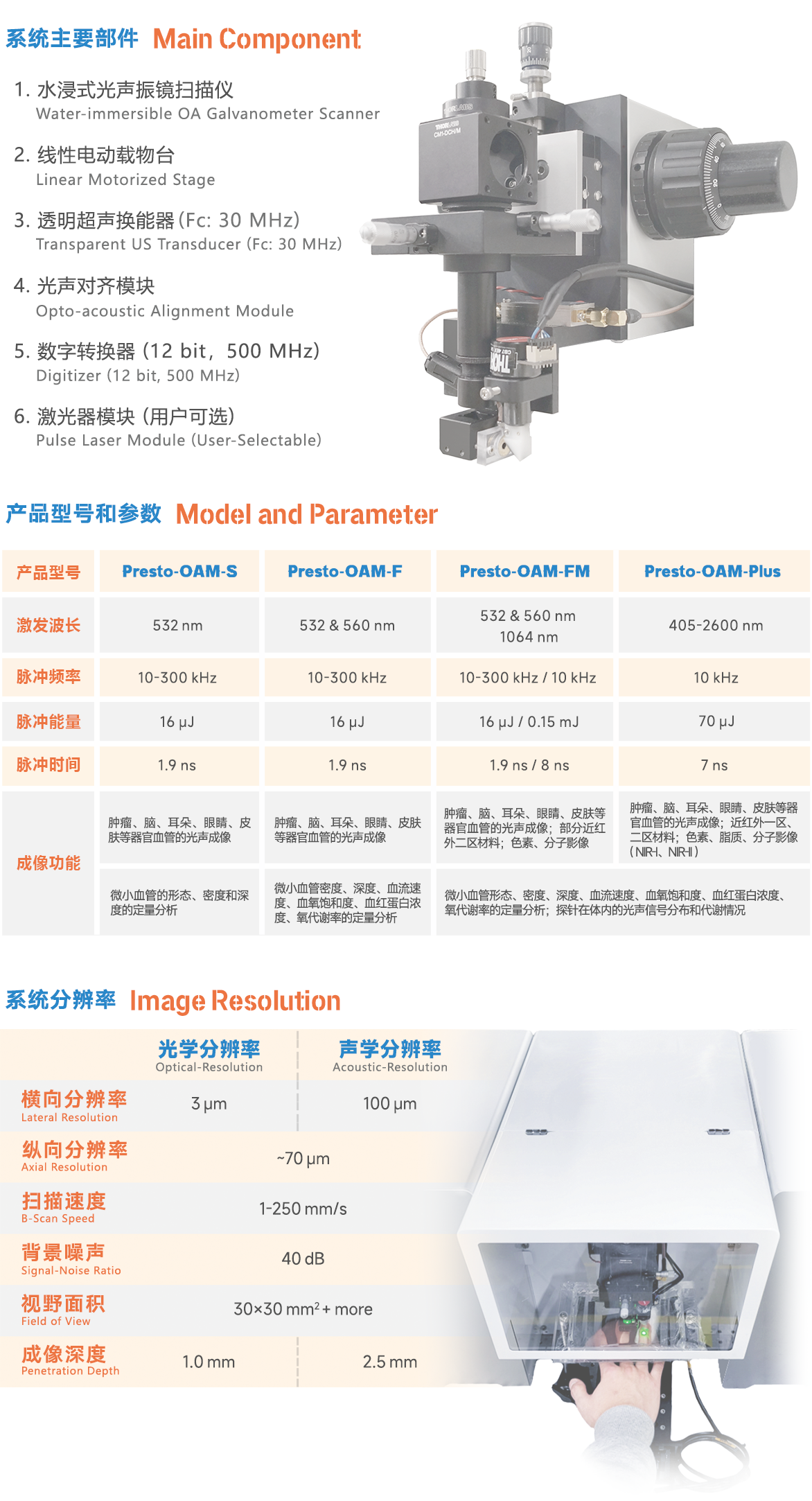

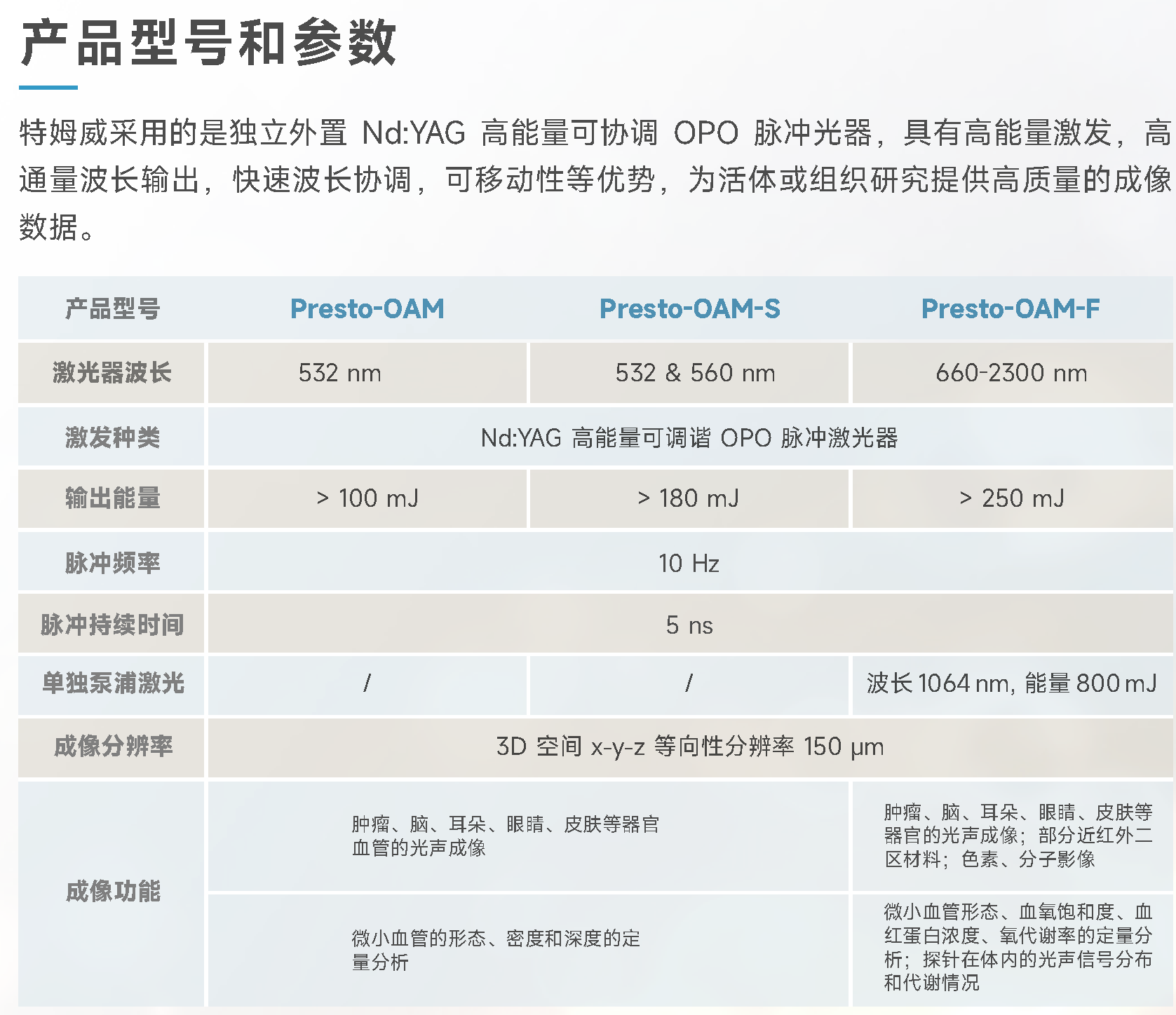

- 系统组成
- 应用方向
- 成像优势

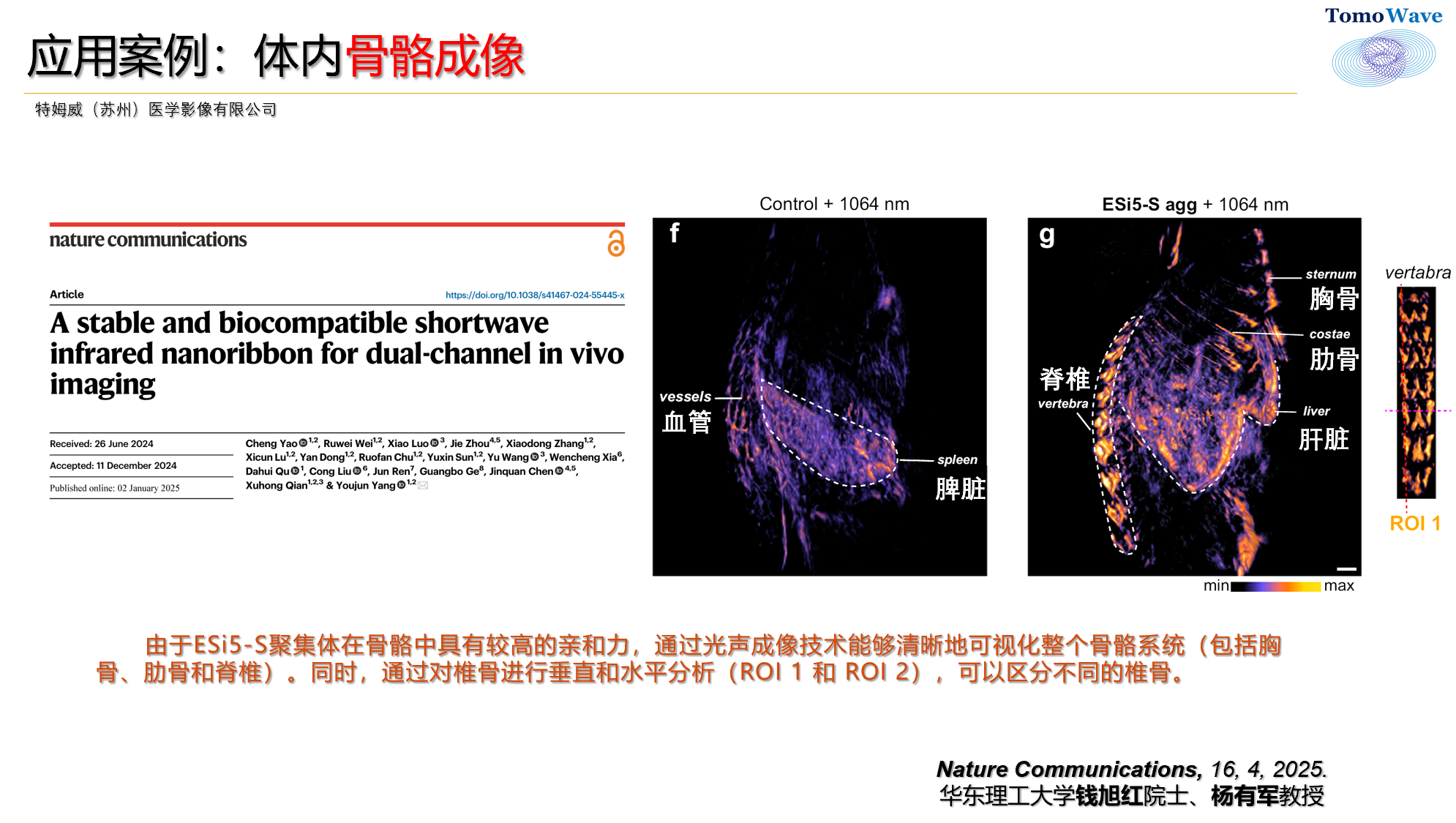

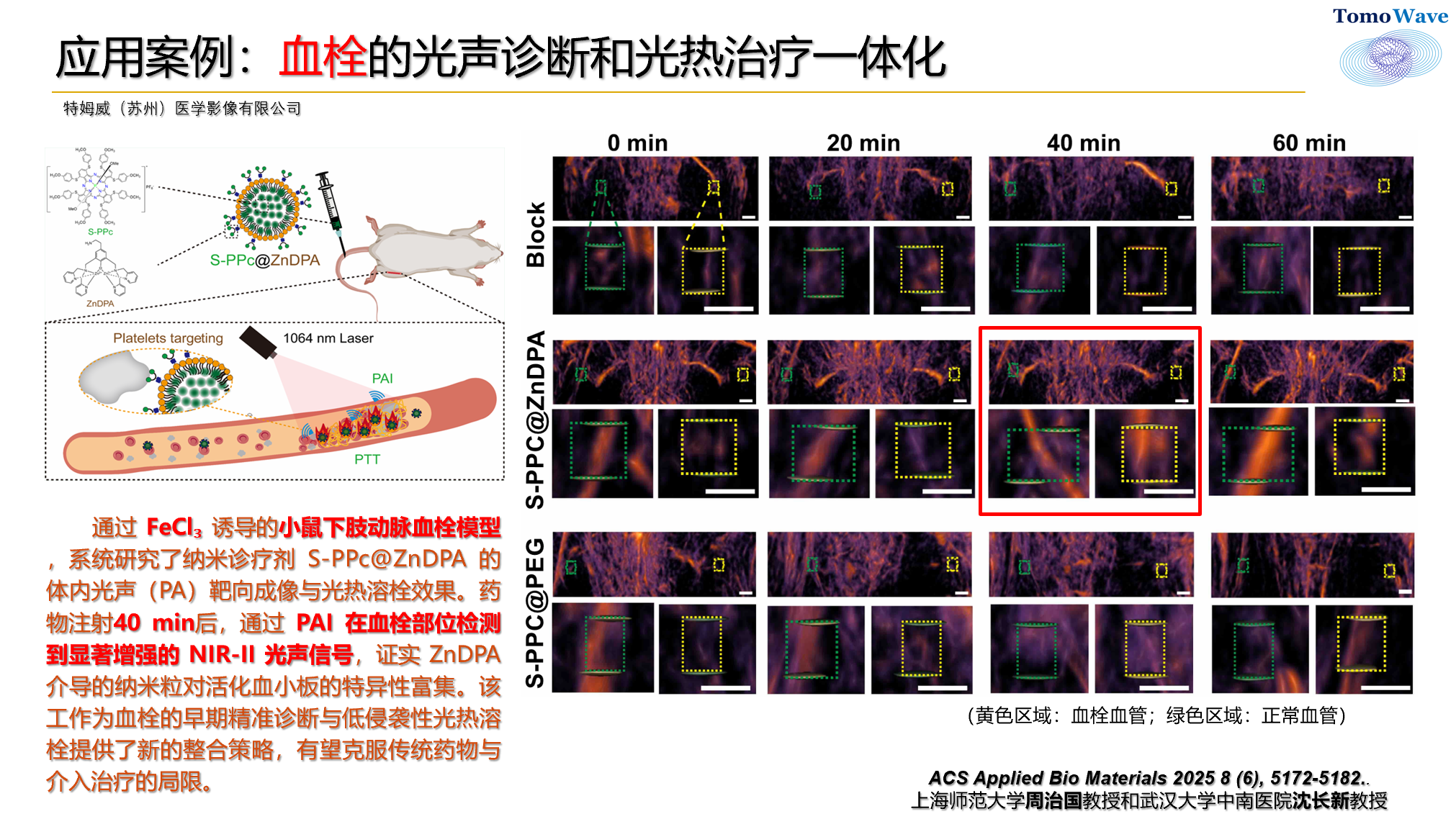

- 科研合作
-
技术优势
1) 独立外置Nd:YAG高能量可调谐OPO脉冲激光器，激光输出通道2个，OPO激发波长范围660-2300nm，连续可调，波长调节1nm，脉冲能量250mJ，脉冲长度5ns，脉冲频率10Hz；2) 涵盖单独泵浦激光输出通道，可单独直接输出1064nm波长激光，激光能量800 mJ3) 激发光纤束个数4个（2个正交，2个斜交），每束光纤由数万根50um直径光纤组成，光纤传输损耗2dB；4) 耐电磁屏蔽和光冲击保护涂层的弧形阵列探测器，探测器弧度120度；5) 探测器接受频率0.1-8MHz；6) 全自动升降台搭载高旋转马达控制样品完成360度旋转，弧形阵列探测器接受超声信号，可实现X-Y-Z方向性分辨率全真3D成像；7) 全视野3D 空间X-Y-Z等方向性分辨率150 um；8) 成像视野：一次激光脉冲可获得40 mm x40 mm x 40 mm区域的体积信息；9) 成像组织深度≥4.5 cm；10) 动物全身固定床4个，可实现活体全身光声成像；11) 溶液固定床2个，可同时8个浓度梯度溶液光声成像；12) 离体组织固定床2个，可实现离体组织（包含心、肝、脾、肾、肠道、脊椎骨、耳朵）三维光声成像；13) 配备CCD相机整合于系统内，即时观察实验动物情形，分辨率1080P，像素200万像素，用于观测小鼠生理状态；14) 闭环的水循环系统，含高精度多级过滤器系统，过滤精度1um。 -
-
系统控制部分
1) 内置小鼠呼吸装置，专用的麻醉系统通过样品旋转台集成在成像室的顶部，用于实验动物的麻醉，保证动物扫描过程中完全属于气体麻醉状态；2) 双重数字式温度控制单元，配置恒温循环水槽，可设定水槽温度，温度精度±0.1度，保证实验动物处于正常生理状态；3) 内置除气泡功能装置，以去除水中微纳米尺寸气泡，减少超声信号衰减率；

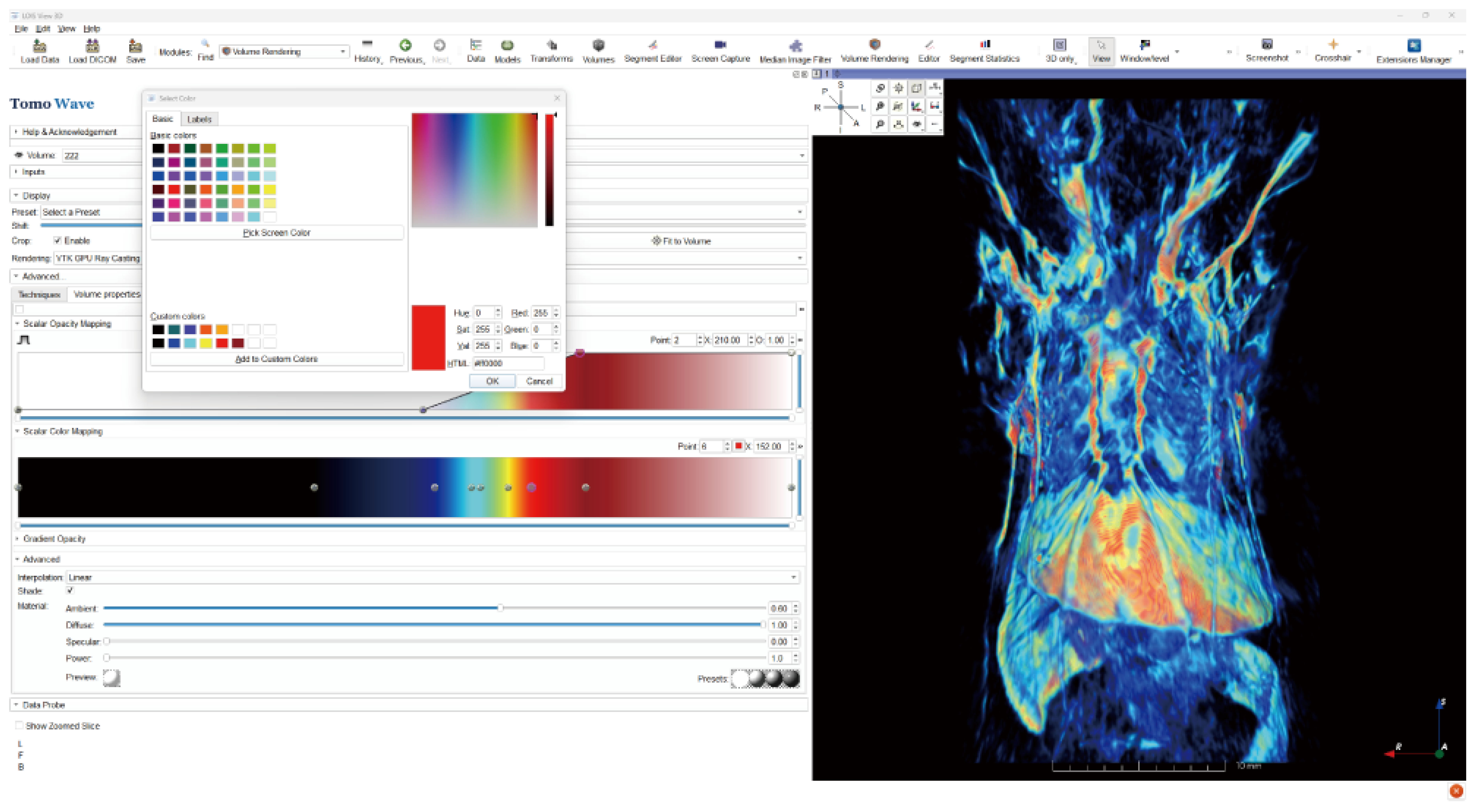

专用数据分析软件
1) 数据采取软件可控制扫描范围、前置放大器、滤波轮、触发器、样品旋转台和激光控制面板；2) 系统软件提供了数据重建、分析及3D可视化，支持3D 视频、2D 切片图片输出，支持文件格式TIFF，JPEG，MP4；3) 统软件可实现3D比率光声成像分析功能，可对比率光声数据3D可视化，并可进行三维的比值定量分析；4) 系统具有CPU和GPU重建算法，3D体积，多个2D切面，3D光声数据重建及数据分析；5) 系统软件可调节图像的对比度和明暗度；6) 系统软件具有体积透视图和表面透视图；7) 系统软件可提供功能和结构信息；8) 系统软件可进行距离测量功能，包含血管距离等，可选定目标区域ROI，进行信号强度分析及3D体积光声定量分析；9) 系统软件可在冠状面、横断面和矢状面对渲染数据切片化保存并展示变化过程，三维图像渲染去噪，定量化保存数据；10) 基于GPU的深度补偿算法，补偿激光能量密度的损失 -
合作伙伴
发表文章
